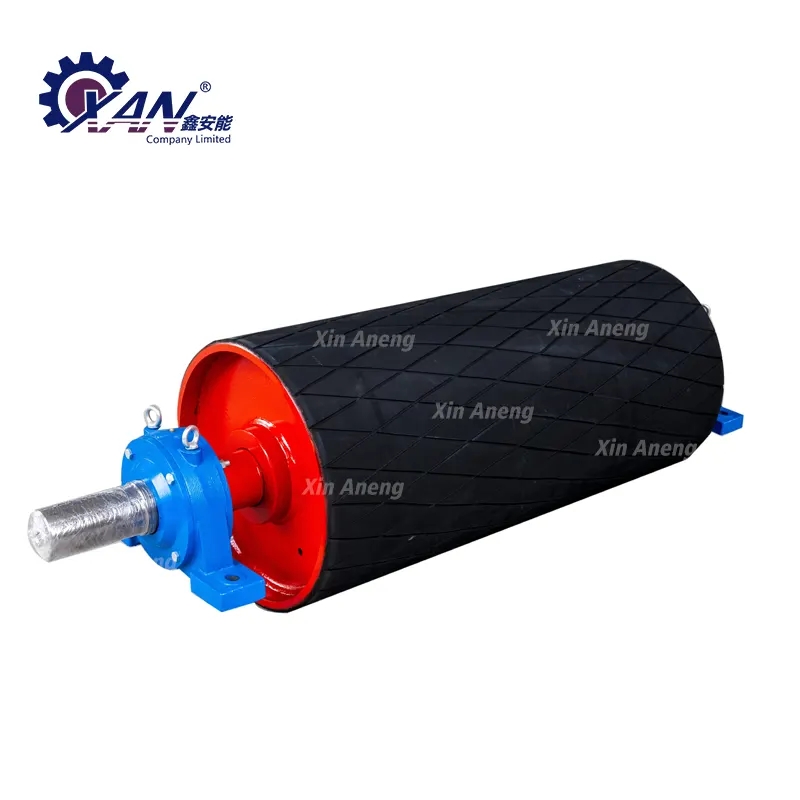

ຂັບ Pulley

XAN ຮັບປະກັນການຮັບປະກັນຢ່າງໜ້ອຍ 5 ປີໃນ Drive Pulley ມາດຕະຖານທັງໝົດ. ວິທີການສ້າງຕັ້ງຂອງຊັ້ນຢາງພາລາພື້ນຜິວແມ່ນການປົກຫຸ້ມຂອງຢາງ vulcanized. ຄວາມຫນາຂອງຊັ້ນຢາງພາລາຂອງ Drive Pulley ຈະຕ້ອງບໍ່ຫນ້ອຍກວ່າ 16mm, ແລະຄວາມແຂງຂອງຊັ້ນຢາງດ້ານຂອງ roller drive ຈະບໍ່ຕໍ່າກວ່າ 70 Shore A.

ສົ່ງສອບຖາມ

ເຕັກໂນໂລຊີການປຸງແຕ່ງແລະການຜະລິດແລະອຸປະກອນຂອງ Xin Aneng's Drive Pulley

1. ກະບອກສູບແມ່ນ welded ໂດຍການເຊື່ອມອາຍແກັສຄາບອນ dioxide shielded ແລະ submerged arc welding, ແລະຮ່າງກາຍທັງຫມົດແມ່ນ furnace annealed ເພື່ອລົບລ້າງຄວາມກົດດັນ. ເຈາະຮູພາຍໃນເພື່ອຮັບປະກັນການເຊື່ອມຕໍ່ລະຫວ່າງທີ່ຢູ່ອາໄສລໍ້ແລະ shaft ໄດ້.

2. Xin Aneng's Drive Pulley shaft ແມ່ນເຮັດດ້ວຍເຫຼັກກ້າ 45 ທີ່ມີຄຸນນະພາບສູງ, ເຊິ່ງມີການຫັນ rough ແລະຂໍ້ບົກພ່ອງ ultrasonic ທົດສອບ, ຫຼັງຈາກນັ້ນ quenched ແລະ tempered, ແລະຫຼັງຈາກນັ້ນປັບແລະດິນ.

3. ເພື່ອຮັບປະກັນຄຸນນະພາບຂອງ drum ໄດ້, drums ທັງຫມົດຕ້ອງໄດ້ຮັບການກວດກາຢ່າງເຕັມສ່ວນ, ແລະຄຸນນະພາບຂອງການເຊື່ອມໂລຫະແຕ່ລະ drum ຕ້ອງໄດ້ຮັບການກວດກາໂດຍ UT ແລະເກັບໄວ້. ການເຊື່ອມໂລຫະຢູ່ດ້ານລຸ່ມຕ້ອງໄດ້ຮັບການກວດກາໂດຍການໃສ່ສີ. ຖ້າມີຂໍ້ບົກພ່ອງໃດໆ, ພວກມັນຄວນຈະຖືກໂຍກຍ້າຍອອກໃຫ້ທັນເວລາດ້ວຍການຖອກໃສ່ຄາບອນຄາບອນແລະຫຼັງຈາກນັ້ນເຊື່ອມໃຫມ່.

4. ເພື່ອຮັບປະກັນການເຮັດວຽກທີ່ລຽບງ່າຍ, drum ໄດ້ຖືກວາງໄວ້ໂດຍຜ່ານການທົດສອບການດຸ່ນດ່ຽງສະຖິດ, ແລະການທົດສອບການດຸ່ນດ່ຽງສະຖິດໄດ້ຖືກປະຕິບັດຢ່າງເຂັ້ມງວດຕາມຂໍ້ກໍານົດມາດຕະຖານ. ການທົດລອງການດຸ່ນດ່ຽງຄົງທີ່ແມ່ນດໍາເນີນໄປຕາມລະດັບ G40.

5. ບໍລິສັດຂອງພວກເຮົາໃຊ້ເຄື່ອງກວດຈັບຂໍ້ບົກພ່ອງ ultrasonic ເພື່ອປະຕິບັດການກວດຫາຂໍ້ບົກພ່ອງໃນ Xin Aneng's Drive Pulley.

Pulley casting ຢາງພາລາ

1. ດ້ານຂອງທັງຫມົດ Drive Pulley ແມ່ນເຮັດດ້ວຍຢາງພາລາ prismatic. ຊັ້ນຢາງພາລາຂອງຫນ້າດິນແມ່ນສ້າງຕັ້ງຂຶ້ນໂດຍການປົກຫຸ້ມຂອງຢາງ vulcanized. ຄວາມຫນາຂອງຊັ້ນຢາງພາລາຂອງຫນ້າດິນແມ່ນບໍ່ຫນ້ອຍກວ່າ 14mm, ແລະຄວາມແຂງຂອງຊັ້ນຢາງຫນ້າດິນແມ່ນບໍ່ຫນ້ອຍກວ່າ Shore 70 ອົງສາ.

2.ດ້ານຂອງ Drive Pulley ແມ່ນກ້ຽງແລະບໍ່ປົກຄຸມດ້ວຍກາວ.

3.The adhesive layer ແມ່ນຮັບປະກັນວ່າບໍ່ມີຂໍ້ບົກພ່ອງເຊັ່ນ delamination ແລະ blistering. ຄຸນສົມບັດທາງກາຍະພາບແລະກົນຈັກຂອງກາວເທິງແລະກາວລຸ່ມປະຕິບັດຕາມກົດລະບຽບທີ່ກ່ຽວຂ້ອງໃນ GB10595-2017.

ຫຼັງຈາກ drum ໄດ້ຖືກປະກອບ, ຄວາມທົນທານ radial runout ຂອງວົງນອກຈະປະຕິບັດຕາມຂໍ້ກໍານົດໃນຕາຕະລາງຂ້າງລຸ່ມນີ້.

ຫນ່ວຍງານ: mm

PulleyD		200-800	1000-1600	1800
ຄວາມທົນທານຕໍ່ວົງວຽນ radial	Pulley Pulley ທີ່ບໍ່ຊັກຊ້າ	0.6	1.0	1.5
ຄວາມທົນທານຕໍ່ວົງວຽນ radial	Lgging Pulley	1.1	1.5	2.0

ເບຣກຂອງ pulley ແມ່ນ FAG ຫຼື SKF bearings.

ຕົວກໍານົດການດ້ານວິຊາການຕົ້ນຕໍຂອງ drum-Radial runout ຂອງ drum ວົງນອກ

Tail Bend Pulley

φ≤800mm≤1.05mm

φ＞800mm≤1.40mm

ຂັບ Pulley

φ≤800mm≤1.05mm

φ＞800mm≤1.40mm

ຂໍ້ມູນຈໍາເພາະຂອງ ຂັບ Pulley

B	D	A	L	L1	L2	K	M	N	Q	P	H	h	ລ	d	b1	ds	ແກນມ້ວນ 承	ມ້ວນລຽບ 筒	roller ດ້ານຢາງ 简
500	500	850	600	1097	505.5	115	70	0	280	340	100	33	60	55	16	27	1312	16300	25
650	500	1000	750	1280	588.5	135	90	0	350	410	120	33	76	70	20	27	1316	21200	32.6
650	630	1000	750	1280	588.5	135	90	0	350	410	120	33	76	70	20	27	1316	29600	45.4
800	500	1300	950	1580	738.5	135	90	0	350	410	120	33	76	70	20	27	1316	26200	40.1
800	630	1300	950	1661	771	175	130	80	380	460	140	33	97	90	24	27	3520	36700	56.1
800	800	1300	950	1661	771	175	130	80	380	460	140	33	97	90	24	27	3520	55900	85.5
1000	630	1500	1150	1861	871	175	130	80	380	460	140	33	97	90	24	27	3520	45700	70.1
1000	800	1500	1150	1945	900	215	160	90	440	530	160	53	119	110	32	34	3524	69600	106.8
1000	1000	1500	1150	2020	930	255	170	100	480	570	180	53	140	130	36	34	3528		177.5
1200	630	1750	1400	2195	1025	215	160	90	440	530	160	53	119	110	32	34	3524	54900	84
1200	800	1750	1400	2195	1025	215	160	90	440	530	160	53	119	110	32	34	3524	83700	128.1
1200	1000	1750	1400	2270	1055	255	170	100	480	570	180	53	140	130	36	34	3528	-	213
1200	1250	1750	1400	2305	1065	275	180	110	540	630	200	63	161	150	40	34	3532		300
1400	800	2000	1600	2445	1150	215	160	90	440	530	160	63	119	110	32	34	3524	97600	149.2
1400	1000	2000	1600	2555	1190	275	180	110	540	630	200	63	161	150	40	34	3532	-	249.25
1400	1250	2000	1600	2555	1190	275	180	110	540	630	200	63	161	150	40	34	3532	-	350
1400	1400	2000	1600	2635	1200	335	200	120	590	680	220	63	181	170	40	40	3536	-	470

ໂຮງງານຜະລິດຂອງພວກເຮົາ:

ບໍລິສັດຂອງພວກເຮົາມີລະບົບການຮັບປະກັນຄຸນນະພາບທີ່ສົມບູນແບບ. ກ່ອນທີ່ຈະເລີ່ມການຜະລິດ, ພວກເຮົາຈະສົ່ງແຜນການຮັບປະກັນຄຸນນະພາບທີ່ສົມບູນແບບສໍາລັບໂຄງການນີ້. ແຜນການນີ້ປະກອບມີຂັ້ນຕອນການຮັບປະກັນຄຸນນະພາບ, ວິທີການຈັດຕັ້ງ, ຄຸນສົມບັດຂອງບຸກຄະລາກອນທີ່ກ່ຽວຂ້ອງ, ແລະການຄວບຄຸມສໍາລັບທຸກໆກິດຈະກໍາທີ່ມີຜົນກະທົບຕໍ່ຄຸນນະພາບຂອງໂຄງການເຊັ່ນ: ການອອກແບບ, ການຈັດຊື້, ການຜະລິດ, ການຂົນສົ່ງ, ການຕິດຕັ້ງ, ການມອບຫມາຍ, ແລະການບໍາລຸງຮັກສາ. ພວກເຮົາມີບຸກຄະລາກອນທີ່ອຸທິດຕົນເພື່ອຮັບຜິດຊອບກິດຈະກໍາການຮັບປະກັນຄຸນນະພາບ.

ແຜນປະກັນຄຸນນະພາບຂອງພວກເຮົາຕົ້ນຕໍແມ່ນກໍານົດຈຸດດັ່ງຕໍ່ໄປນີ້:

1.ການກວດກາ ແລະຄວບຄຸມອຸປະກອນ;

2. ການຄວບຄຸມອຸປະກອນຫຼືວັດສະດຸທີ່ຊື້;

3.ການຄວບຄຸມຂອງວັດສະດຸ;

4.ການຄວບຄຸມຂະບວນການພິເສດ;

5.ການກວດກາການກໍ່ສ້າງຢູ່ບ່ອນ;

6.ຈຸດພະຍານຄຸນນະພາບ ແລະຕາຕະລາງ.
